Medidas de
atenuación
en Fibra Óptica
El medidor óptico Fluke FOM permite realizar las medidas
de atenuación en fibra óptica de una forma muy sencilla. Para ello, se conecta un
extremo de la fibra al FOM, que a su vez se conecta a cualquier multímetro con medida de
mV en DC e impedancia de entrada de 10 MW (por ejemplo el modelo Fluke 176. El otro extremo de la
fibra se conecta a una fuente luminosa en el rango 800 a 1600 nm. Para este propósito se

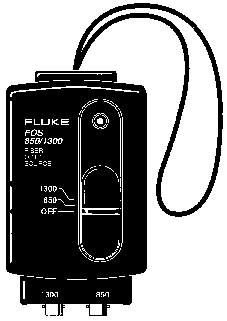

puede emplear las fuentes Fluke FOS 850, FOS 1300 o FOS 850-1300. Con esta configuración,
las lecturas en mV en la pantalla del multímetro se traducen directamente en dB
(decibelios) de atenuación en la fibra.
Las características de estos
módulos son las siguientes:
Características del
módulo medidor
FOM |
Salida |
1 mV
por dB |
Rango
de Aplicación |
800
a 1600 nm |
Tipo
de fibras |
9/125
a 100/140 mm |
Rango
de operación |
+3 a
-50 dB |
Exactitud
absoluta |
±
0.25 dB |
Exactitud
relativa |
±
0.15 dB |
Repetibilidad |
±
0.04 dB |
Temperatura
operativa |
0
ºC a 40 ºC con H.R. del 75% |
Características de los módulos
fuente |
FOS 850 |
FOS 1300 |
FOS 850-1300 |
Longitud
de onda |
850
nm ± 30 nm |
1300
nm -40/+50 nm |
850
nm ± 30 nm
1300 nm -40/+50 nm |
Potencia
de señal |
-20 dB |
Conector |
ST |
Estabilidad |
± 0.2 dB en 8 horas |
Pilas |
9 V alcalinas |
Autonomía |
24 horas típicas |
Temperatura
operativa |
0 ºC a 40 ºC con H.R. del 75% |
